Heute bietet das Unternehmen Systemlösungen zur hochgenauen und umfassenden Analyse, Überwachung und Genauigkeitssteigerung von Werkzeugmaschinen, Messmaschinen und Strukturen. Ultimative Präzision ist das oberste Ziel des Unternehmens, denn erst sie ermöglicht kontrollierte, deterministische und reproduzierbare Herstellungsprozesse. Die Kunden von ETALON kommen aus dem Maschinenbau, der industriellen Messtechnik, dem Fahrzeugbau, der Luft- und Raumfahrt sowie aus der Forschung.

Das Messsystem LineCAL^® kann zur simultanen, automatischen Ermittlung aller 21 systematischen Abweichungsparameter eingesetzt werden, die ein Werkzeug oder ein Taster innerhalb eines Maschinenraums einer drei-achsigen Maschine aufweist. Gemessen werden Positionsabweichungen, Geradheiten, Nicken, Gieren und Rollen aller drei Achsen sowie deren Rechtwinkligkeiten zueinander. Das Besondere dabei ist, dass LineCAL^® den mehrmaligen Auf- und Ausrichtaufwand der bisher üblichen Ein- und Mehrstrahlinterferometer überflüssig macht. So kann in einer Stunde ein vollständiger, unbemannter Messablauf durchgeführt werden. Der Zeit- und Kostenaufwand für die Kalibrierung reduziert sich drastisch.

Dieser ist mit Sensorköpfen so bestückt, dass deren Messlinien ein hochgenaues geometrisches Abbild der Maschine erfassen. Im Rahmen des vollautomatischen Messablaufs fährt die Maschine die fest installierten Messlinien sequentiell ab. Das LineCal^®-Verfahren erfasst dabei mit Sub-Mikrometer-Genauigkeit die Abweichungen zwischen Soll- und Ist-Fahrdistanzen im Raum mit seinen interferometrischen Messkanälen. Die Software Trac-CAL berechnet daraus die Abweichungen aller Maschinenachsen und stellt per Mausklick steuerungs- oder kundenspezifische Korrekturdaten zur Verfügung.

Die Enabling-Technologie für LineCAL^®: unser IDS3010

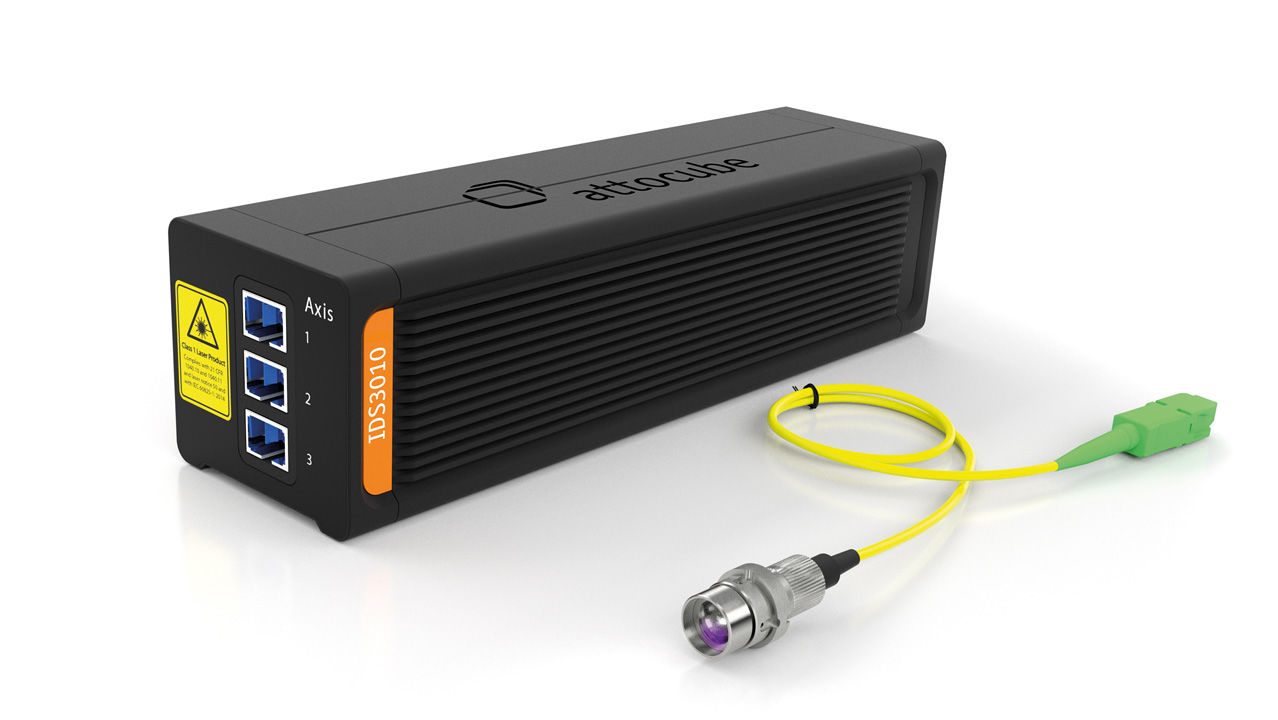

Kompakt in der Bauform, flexibel integrierbar, einfach zu bedienen und extrem präzise – unser interferometrische Messsensor IDS3010 war genau das, was ETALON zur Realisierung des vollautomatischen LineCAL^®-Kalibiersystems suchte. Der berührungslos arbeitende Sensor besteht aus einer Basiseinheit, an die bis zu drei Miniatur-Sensorköpfe mit Glasfaserkabel angeschlossen werden können. Der IDS3010 kann direkt auf dem Objekt, einem Werkzeug oder einem Messtaster messen. Dabei erreicht er bei Messdistanzen von bis zu fünf Metern eine Auflösung im Nanometerbereich.

Die Abtastung ruhender oder bewegter Targets erfolgt bei Geschwindigkeiten bis 2 m/s mit einer Messbandbreite von 10 MHz. In jeder zehntel Mikrosekunde wird also ein Messwert generiert, der alle relevanten Informationen der Position oder Bewegung enthält. Neben seiner wegweisenden Präzision bietet unser Sensor eine integrationsfreundliche Konnektivität. Außerdem besitzt er einen integrierten Webserver, über den sich LineCAL^® aus der Ferne bedienen und überwachen bzw. in Industrie 4.0-Anwendungen einbinden lässt.

ETALON  definiert Kalibrierung neu
LineCAL^® eröffnet bei der Kalibrierung von kleinen und mittelgroßen Maschinen neue Möglichkeiten: Der maschinenspezifische Messrahmen mit den Glasfaser-Lasersensoren des IDS3010 schafft definierte Bedingungen für die volumetrische Kompensation aller Abweichungsparameter, minimiert den messtechnischen Einrichtungsaufwand und macht das Messsystem mobil. Das System zahlt sich immer dann besonders aus, wenn eine Maschine häufig kalibriert werden muss. Aber auch die wiederholte Kalibrierung von mehreren Maschinen desselben Typs ist deutlich effizienter – beim Anwender wie beim Hersteller.
